1. Fonction de commande et types d’interrupteurs

Pour ouvrir ou fermer un circuit électrique, on doit insérer une composante qui servira à déterminer par où le courant passera, s'il passe. Ainsi, lorsqu'un circuit ou une boucle de circuit est fermé, le courant peut circuler et alimenter les composantes présentes dans celui-ci. À l'inverse, lorsque le circuit est ouvert, le courant ne peut circuler.

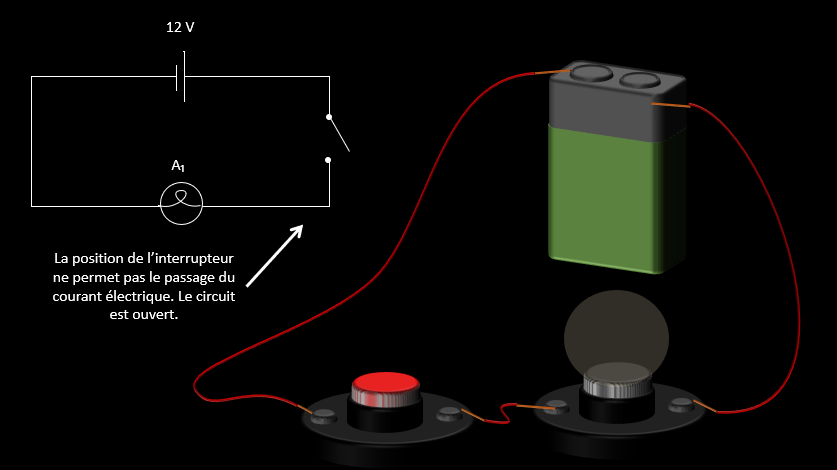

Le circuit ouvert ne permet pas au courant de passer.

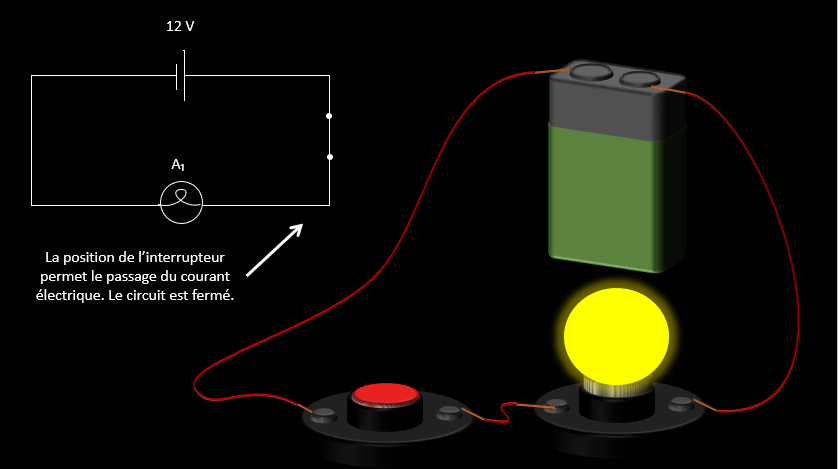

Le circuit fermé permet au courant de passer.

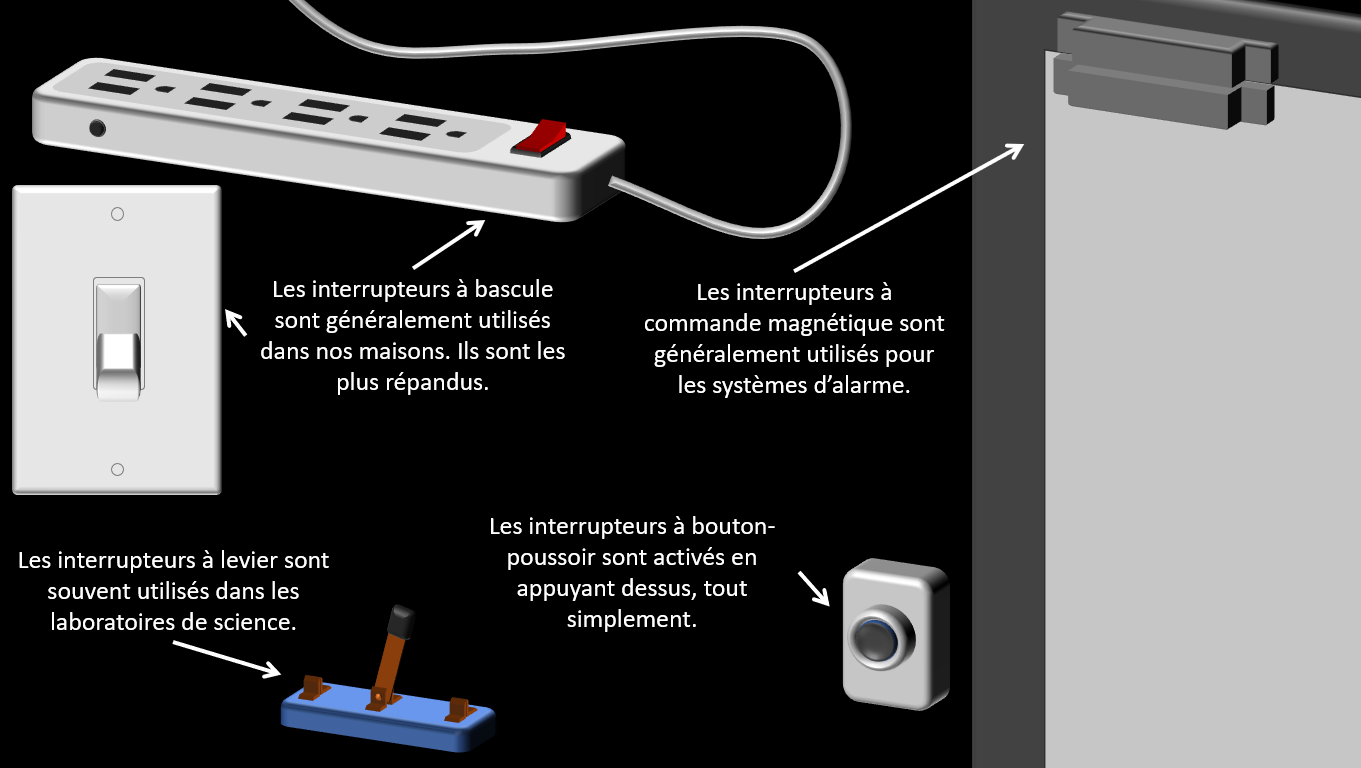

Il existe plusieurs composantes pouvant jouer le rôle d'organe de commande dans un circuit électrique. Si l'image ci-dessus illustre un bouton poussoir, on utilise généralement des interrupteurs à levier ou des interrupteurs à bascule dans notre vie de tous les jours. Certains interrupteurs jouent aussi un grand rôle dans nos vies sans même qu'on s'en aperçoive. C'est le cas des interrupteurs à commande magnétique de nos systèmes d'alarme et de porte coupe-feu, mais aussi de bilame permettant d'activer les systèmes de chauffage dans certains thermostats.

Description
