Tu dois parcourir l'ensemble des chapitres de ce cahier de ressources pour bien te préparer au test de validation de cette station.
La loi d'Ohm

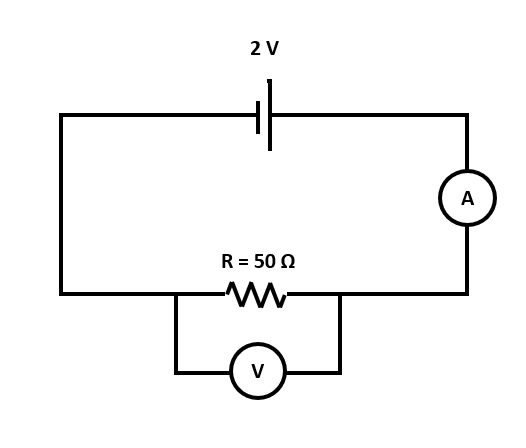

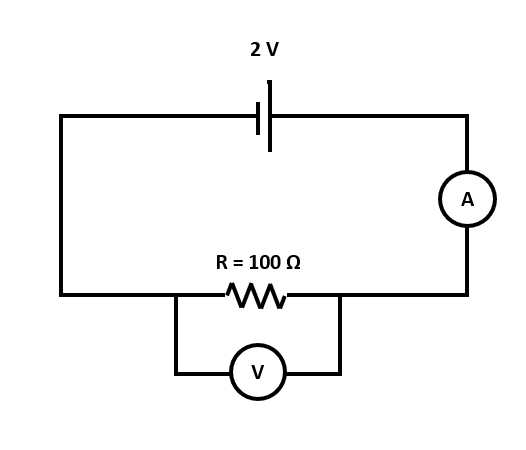

5.1 Des liens entre la tension, l'intensité et la résistance
5.2 La loi d'Ohm
Comme tu as pu le constater, si on divise la tension (ou différence de potentiel) par l'intensité du courant, on obtient toujours la valeur de la résistance.
\( R= \frac{U}{I} \)
En isolant la variable U par un simple procédé algébrique, on obtient la loi d'Ohm.
Formule
\( \huge { U=R \times I } \)
U : Tension ou différence de potentiel (en volts)
R : Résistance électrique (en ohms)
I : Intensité du courant (en ampères)

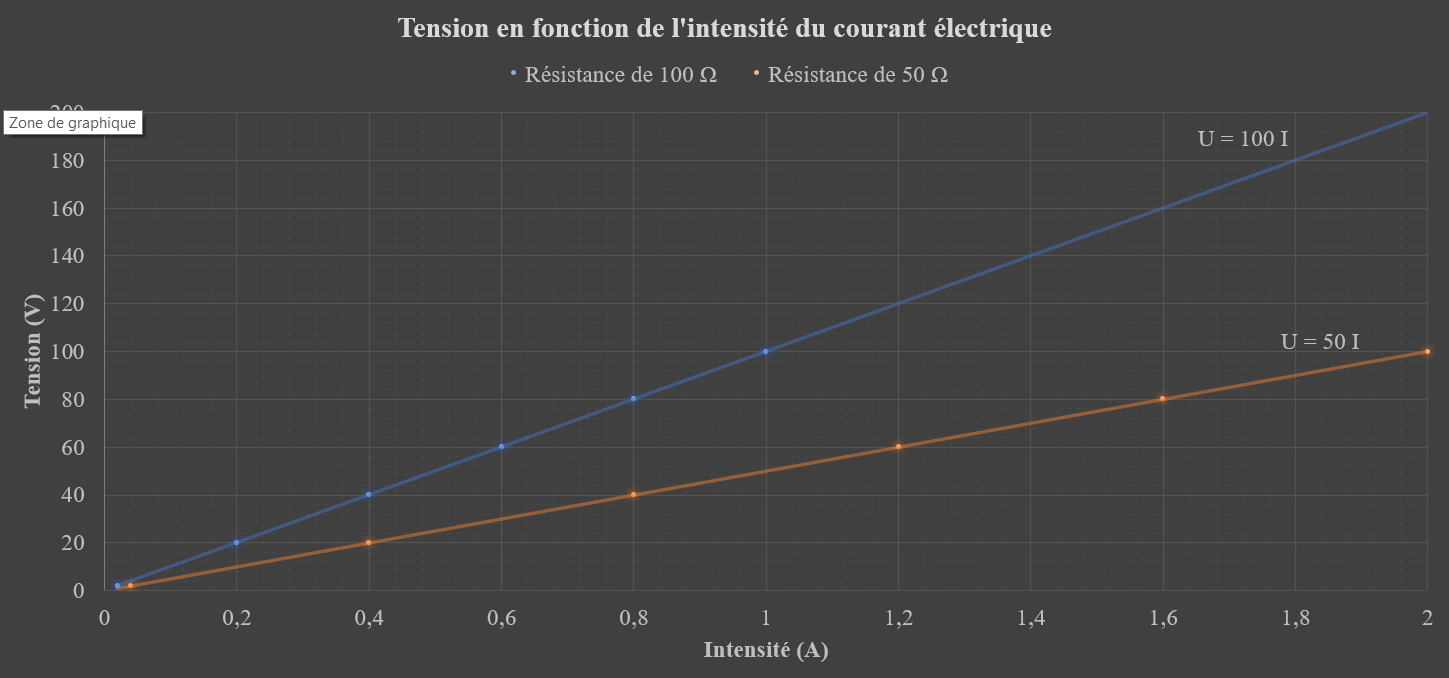

5.3 Et si on mettait ces points sur un graphique ?
Comme on peut le constater dans le graphique ci-dessous, la courbe de la tension en fonction de l'intensité du courant, donne une droite dont la pente est la valeur de la résistance. Les composantes dont la résistance ne varie pas, comme c'est le cas ici, sont dites ohmiques. Il peut arriver, pour certaines composantes, que la résistance électrique varie. C'est le cas d'une ampoule incandescente par exemple. Le graphique donnerait alors une courbe et la composante est dite non ohmique.
