Tu dois parcourir l'ensemble des chapitres de ce cahier de ressources pour bien te préparer au test de validation de cette station.
2. Deuxième loi : Loi des boucles
2.1 Petit laboratoire
Pour commencer, définissons ce qu'est une boucle. Lorsqu'on revient à notre point de départ sans avoir fait demi-tour, on a parcouru une boucle. Les patineurs olympiques en patinage de vitesse par exemple font des boucles.

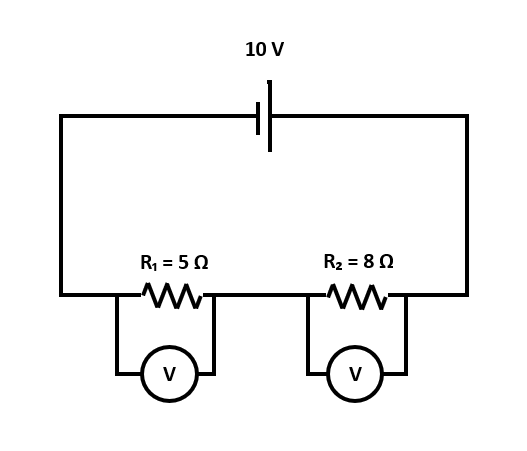

Dans l'application, dans la section labo, effectue le branchement suivant de façon à prendre les mesures demandées.
Insérer les mesures demandées dans le tableau ci-dessous.
Analyse
Si on additionne les valeurs des tensions (différences de potentiel) aux bornes des deux résistances, on remarque que la somme correspond à la tension (différences de potentiel) de la source. La deuxième loi de Kirchhoff, ou loi des boucles, s'énonce dont ainsi :
Deuxième loi de Kirchhoff
L'énergie électrique totale acquise par les charges à la source est toujours égale à l'énergie transformée par les composantes, et ce, peu importe le chemin parcouru.
